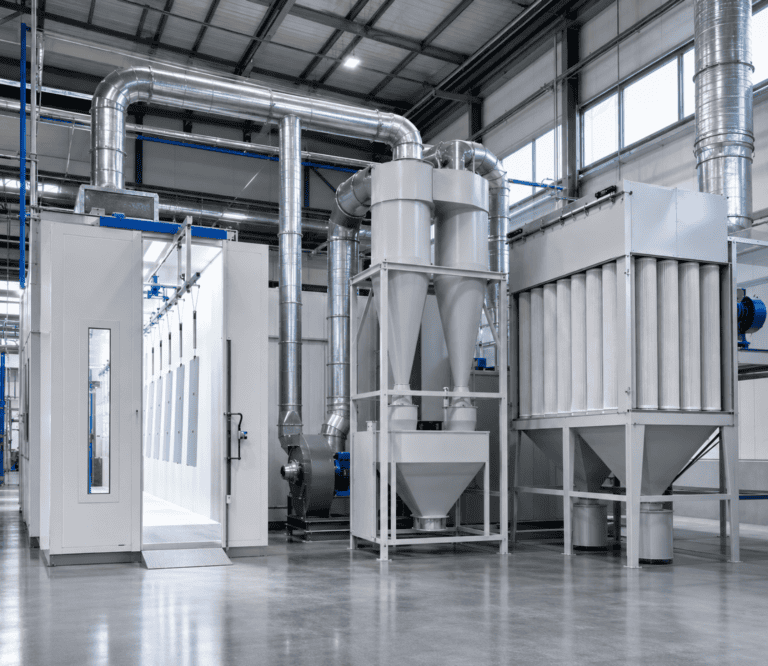

Ha porfestő üzemet szeretnél terveztetni, építtetni vagy korszerűsíteni, a ciklon és az utánszűrő nem kiegészítő elem. Ez a rendszer felel azért, hogy az elszívás stabil legyen, a por visszanyerése gazdaságosan működjön, a kilépő levegő tiszta maradjon, és az üzem hosszú távon is kiszámíthatóan termeljen.
A Recycolor Kft. rendszerszinten támogatja a porfestő üzemek kialakítását. Nem egyetlen berendezést ajánlunk minden helyzetre, hanem a gyártásodhoz, porfajtáidhoz, kapacitásodhoz és minőségi elvárásaidhoz igazított ciklonos és utánszűrős megoldást állítunk össze.

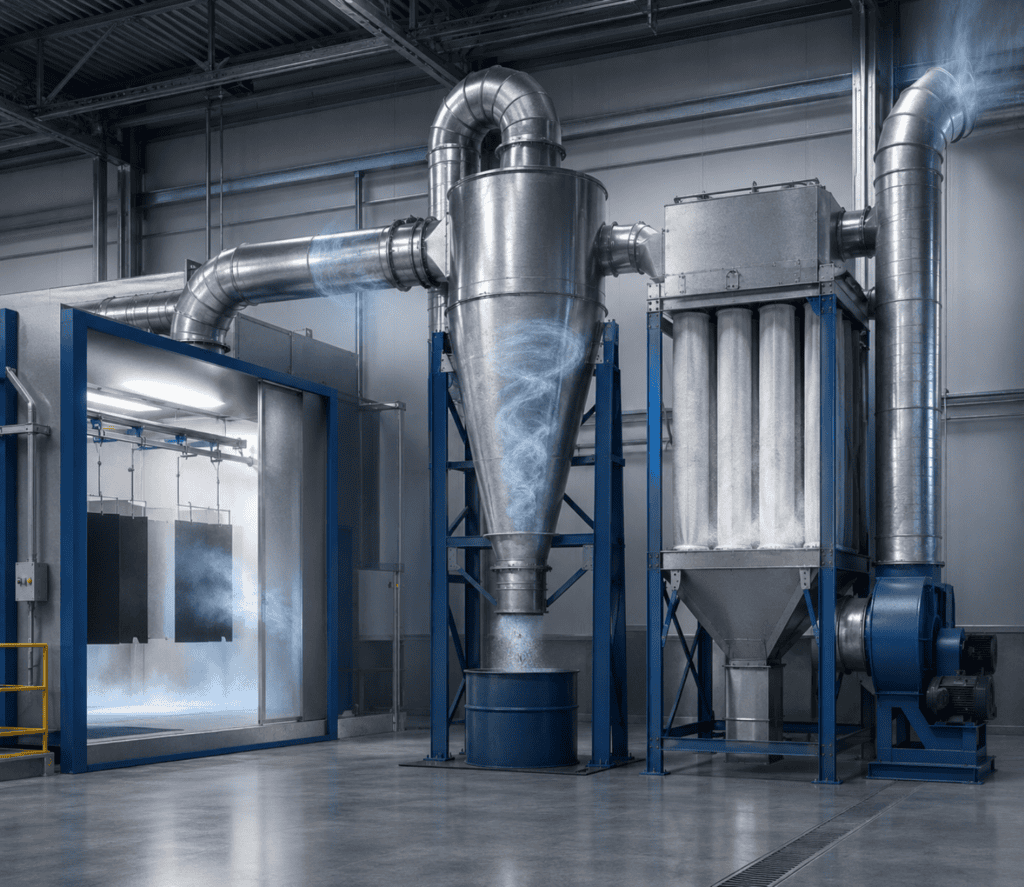

Porfestés közben az elszívott levegő porral terhelt, ezért két feladatot kell egyszerre megoldani: a lehető legtöbb port visszanyerni, és a kilépő levegőt tisztán tartani. Ezt a gyakorlatban jellemzően két lépcső végzi.
A ciklon előleválasztóként működik. A porral terhelt levegőt örvénylő mozgásra kényszeríti, a nagyobb porszemcsék a ciklon falára kerülnek, majd a gyűjtőtérbe jutnak. A jól méretezett ciklon segíti a porvisszanyerést, csökkenti az anyagveszteséget, és tehermentesíti az utánszűrőt.
Az utánszűrő a második lépcső. Feladata, hogy a ciklonon átjutó finom porfrakciót is megfogja, így a kilépő levegő tisztább, a kibocsátás kontrolláltabb, az üzemi környezet pedig rendezettebb marad.
A két egységet nem érdemes külön kezelni. A stabil működés mindig a teljes rendszer összehangolásán múlik: légszállítás, nyomásveszteség, ventilátor, szűrőfelület, porút, tisztíthatóság és karbantarthatóság együtt határozzák meg az eredményt.

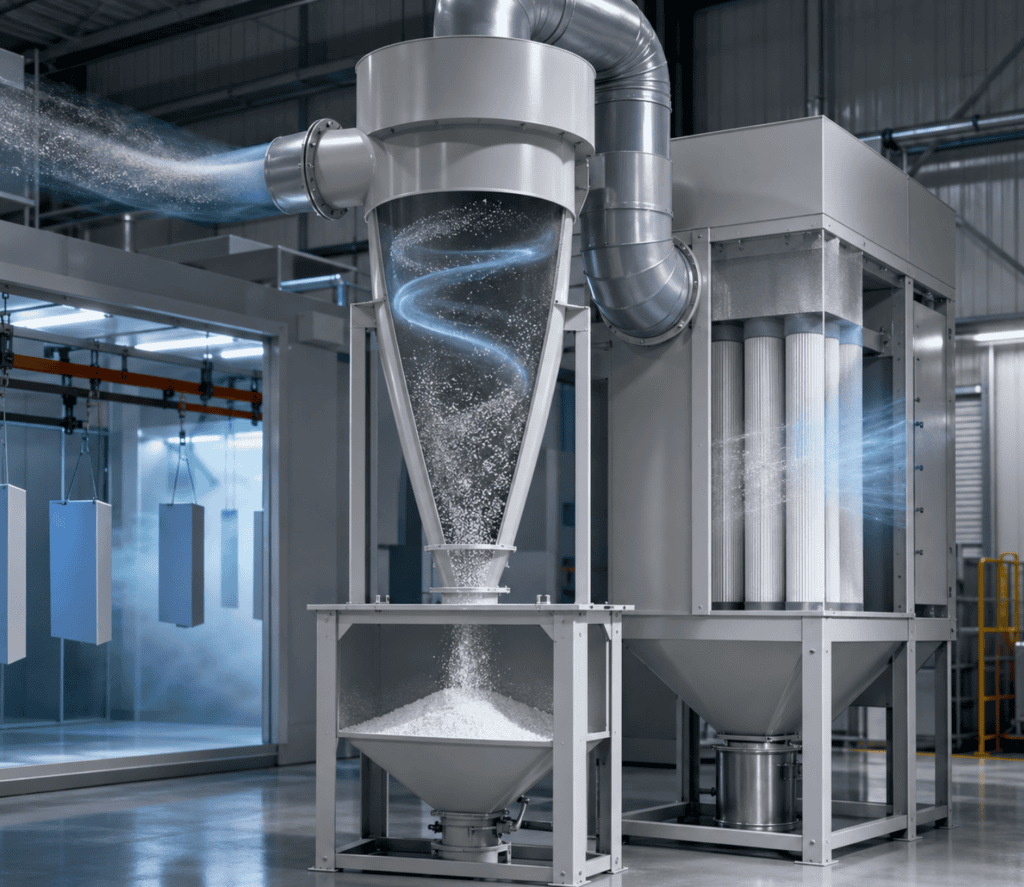

A ciklon nagy előnye, hogy a durvább szemcsetartományból jelentős mennyiségű port képes leválasztani. Ez gazdasági szempontból fontos, mert a visszanyert por csökkentheti a felhasználást, és rendezettebbé teszi a porlogisztikát. Emellett kisebb terhelés jut az utánszűrőre, így stabilabb lehet a ΔP, vagyis a differenciálnyomás, és kiszámíthatóbb maradhat az elszívás.
Fontos viszont reálisan látni a ciklon szerepét. A ciklon nem finomszűrő, ezért a nagyon finom por egy része továbbmegy a levegővel. Ezért szükséges mellé utánszűrő. Ugyanígy nem minden por viselkedik ugyanúgy ciklonban: a metál, strukturált vagy nagyon finom szemcséjű porok eltérően terhelhetik a rendszert, és nagyobb figyelmet igényelhetnek a tervezésnél.
Színcsere szempontjából a ciklon akkor működik jól, ha a belső felületek, csatornák, garatok és ürítési pontok tisztíthatóságra vannak tervezve. Ha porcsapdák maradnak a rendszerben, az előző szín maradványa könnyen belekeveredhet a következő gyártásba.

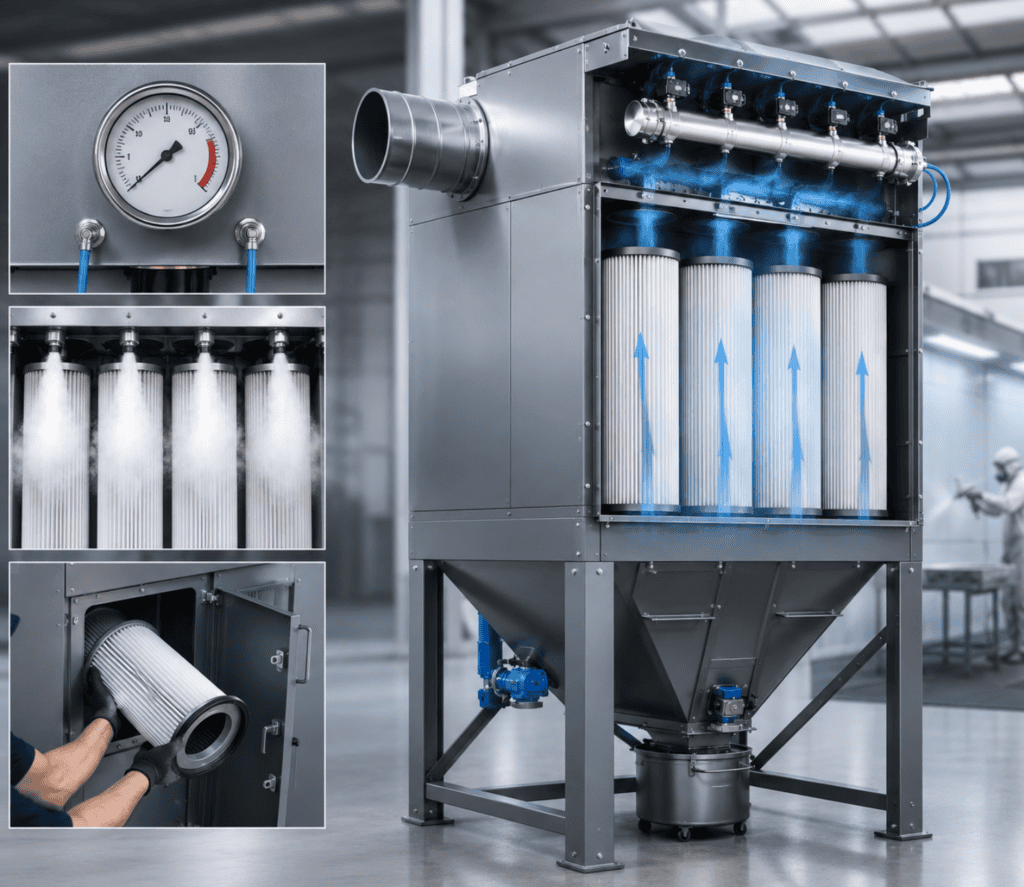

Az utánszűrő feladata nem csak az, hogy „szűrjön”. Egy jó utánszűrő stabilan, kiszámíthatóan és karbantartható módon működik.
A legfontosabb visszajelző a ΔP, vagyis a szűrő két oldala közötti nyomáskülönbség. Ha a szűrő telítődik, a ΔP emelkedik, romolhat a légszállítás, ingadozhat az elszívás, és a festési környezet is instabillá válhat. A cél az, hogy a tisztítás után a ΔP visszaessen egy egészséges tartományba, és a rendszer hosszabb távon is stabil maradjon.
Ehhez valós terhelésre méretezett szűrőfelület, hatékony tisztítási logika és jó hozzáférhetőség kell. A szűrőpatronok vagy szűrőelemek cseréje elkerülhetetlen, ezért nem mindegy, hogy a szűrőház mennyire könnyen szervizelhető.
A tisztítás lehet időalapú vagy ΔP-alapú. Időalapú tisztításnál a rendszer előre beállított ciklusok szerint dolgozik. ΔP-alapú tisztításnál a szűrő valós állapotához igazodik a tisztítás, ami sok esetben stabilabb és energiahatékonyabb működést ad.

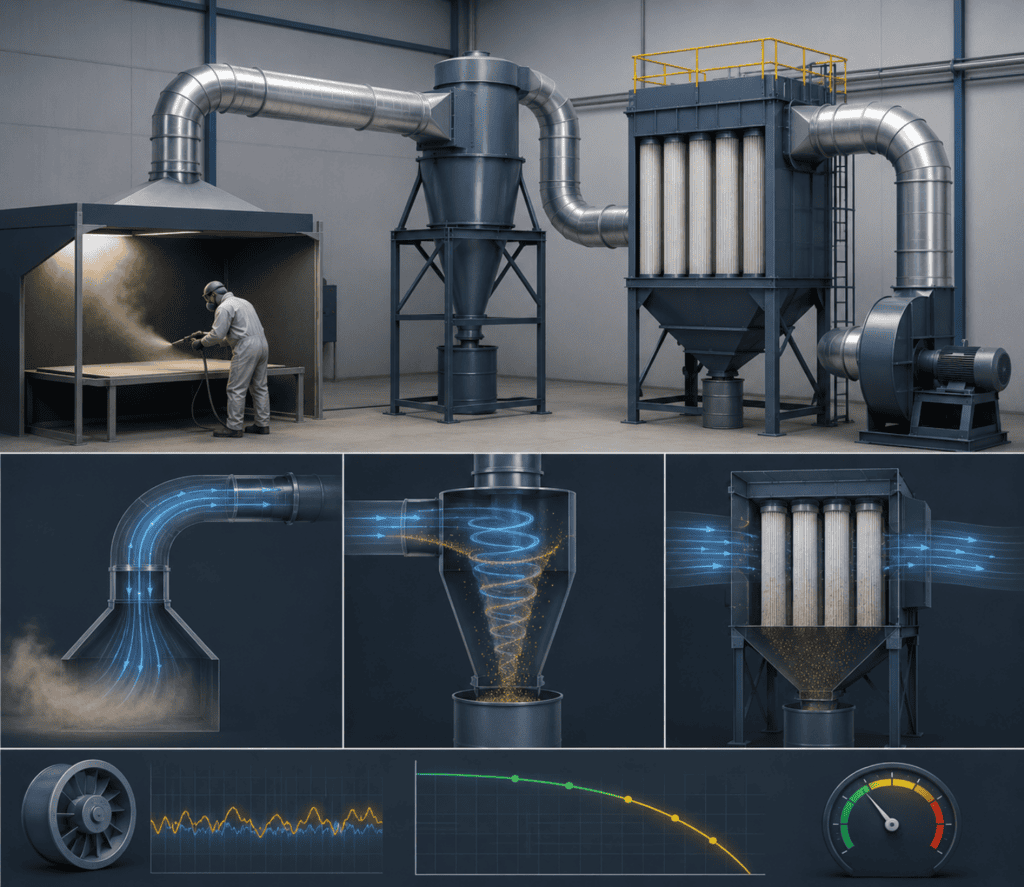

A ciklon és az utánszűrő csak akkor működik jól, ha a mögöttük álló légtechnika pontosan van méretezve. A két kulcstényező a légszállítás és a nyomásveszteség.
Ha a légszállítás ingadozik, a porfelhő viselkedése is változik, ami közvetlenül hat a felületminőségre. Ha a rendszer nyomásvesztesége túl magas, a ventilátor nagy terheléssel dolgozik, nő az energiafogyasztás, és a szűrők gyorsabban kerülhetnek kritikus állapotba.
Tervezésnél ezért nem elég azt tudni, hogy „van ventilátor”. Látni kell a csatornahálózat, a ciklon, az utánszűrő és minden kapcsolódó elem ellenállását. A cél az, hogy a rendszer csúcsüzemben és részterhelésen is tartani tudja a stabil elszívást.
A porvisszanyerés nem csak arról szól, hogy mennyi port tudunk visszaszedni. Legalább ilyen fontos, hogy milyen minőségű por kerül vissza a folyamatba.
A ciklon által leválasztott por sok esetben jól visszaforgatható, de az utánszűrőből származó finomfrakció már érzékenyebb kérdés. A finomabb por befolyásolhatja a porfolyást, a töltődést, a szórásképet és a kész felületet. Ezért előre tisztázni kell a friss és visszanyert por keverési arányát, a szitálás szükségességét, valamint azt, hogy mely porokat érdemes visszaforgatni, és melyeket jobb hulladékként kezelni.
A cél nem a maximális visszanyerés minden áron, hanem a gazdaságos és minőségbiztos porvisszanyerés.
Ciklonos és utánszűrős rendszernél a színcsere különösen kritikus, mert az előző por nemcsak a pisztolyban vagy tömlőben maradhat meg, hanem a csatornákban, ciklonban, garatokban és szűrőházban is.
A jó színcsere alapja a tisztíthatóságra tervezett rendszer: kevés porcsapda, logikus porút, megfelelő tisztítónyílások, hozzáférhető szervizpontok és betanított tisztítási protokoll. Fehér, pasztell, metál vagy strukturált poroknál ez különösen fontos, mert kis mennyiségű maradvány is látványos hibát okozhat.
Ha naponta többször váltasz színt, a színcsere nem mellékfolyamat, hanem a termelés része. Ilyenkor a rendszernek erre kell optimalizáltnak lennie.
Az utánszűrők tisztítása gyakran impulzusos sűrített levegővel történik. Ezért a sűrített levegő igényét nem szabad mellékes tételként kezelni. Számolni kell az átlagos és csúcsfogyasztással, valamint a levegő minőségével is.
A tisztító levegőnek száraznak és olajmentesnek kell lennie. Ha nedves vagy szennyezett, a por könnyebben összetapad, a szűrő nehezebben tisztul, a ΔP emelkedik, és az elszívás instabillá válhat.
Hasznos, ha a rendszer figyeli a ventilátor működését, a ΔP értéket, a tisztítási ciklusokat és a levegőoldali eltéréseket. Így a probléma nem akkor derül ki, amikor már porosodik a környezet vagy romlik a minőség, hanem korábban.
Porral dolgozni mindig kontrollt igényel. A ciklont, csatornákat és szűrőházat megfelelően földelni kell, a kritikus üzemi állapotokat pedig felügyelettel és szükség esetén interlockokkal érdemes kezelni. A robbanásvédelmi kérdések mindig por- és üzemspecifikusak, ezért ezeket a valós gyártási környezet alapján kell vizsgálni.
A hosszú távú üzembiztonságot a tervezett karbantartás adja: ΔP követés, szűrőcsere, kopó zónák ellenőrzése, tömítések, ürítő egységek és tisztítórendszer karbantartása. Érdemes minimális pótalkatrész-csomagot is kialakítani, hogy egy kisebb hiba ne okozzon hosszú állásidőt.
Átadáskor a rendszert érdemes mérhető kritériumok alapján átvenni: légszállítás, nyomásveszteség, ΔP tartomány, szűrőtisztítás működése, próbaüzem és színcsere utáni tisztasági kontroll alapján.
A Recycolor Kft. segít a porszóró szórástechnikai eszközök
kiválasztásában, összehangolásában és üzemi igényekhez igazításában.
A cél nem egy eszközlista, hanem egy stabil, ismételhető és
biztonságosan üzemeltethető szórástechnikai rendszer.
Festőüzem kialakításában, korszerűsítésében vagy berendezésválasztásban
gondolkodik?
Írja meg röviden, mire keres megoldást, kollégáink pedig felveszik Önnel a kapcsolatot.
Minden megkeresést az adott technológiai igények alapján kezelünk. Legyen szó
porszóró kabinról, nedvesfestő rendszerről, kemencéről, elszívásról, konvejortechnikáról
vagy komplett festőüzemi megoldásról, segítünk átlátni a lehetőségeket.
Festőüzemi technológiai tanácsadás
Segítünk meghatározni, milyen berendezésre, rendszerre vagy fejlesztésre lehet
szükség az adott gyártási folyamathoz.
Berendezések és rendszerek összehangolása
Nem csak különálló gépekben gondolkodunk, hanem a teljes festőüzemi folyamatban:
előkezelés, festés, szárítás, anyagmozgatás, elszívás és vezérlés együtt.
Egyedi igényekhez igazított megoldások
Minden üzem más. A munkadarabok mérete, a kapacitás, a festéktípus, a helyszíni
adottságok és a bővíthetőség mind befolyásolják a megfelelő rendszer kiválasztását.
Mert a ciklon főként a durvább frakciót választja le. A finom por egy része továbbmegy, ezt az utánszűrő fogja meg.
Leggyakrabban a szűrő terhelődésével növekvő ΔP, alulméretezett ventilátor, rossz csatornázás vagy nem megfelelő tisztítás okozza.
Nem minden esetben. A finomfrakció, szennyeződés és színkeveredés kockázata miatt a visszaforgatást mindig a por és a minőségi elvárás alapján kell kezelni.
A ΔP trend, a tisztítás hatásossága és a gyártási terhelés alapján. A cél a tervezett csere, nem a váratlan leállás.
Mert a ciklon és az utánszűrő méretezése a valós légtechnikai, térbeli, porhasználati és üzemeltetési adatoktól függ.
